LVR: Latent Visual Reasoning

论文信息 - 论文：Latent Visual Reasoning - 主页：vincentleebang.github.io/lvr-project-page - 代码：github.com/VincentLeebang/lvr - 模型：huggingface.co/vincentleebang/LVR-7B - arXiv ID：2509.24251v2

本文基于以下本地材料整理：

• 论文 TeX 源码：arXiv-2509.24251v2/
• 论文图片：arXiv-2509.24251v2/figures/*.pdf
• 官方代码仓库：lvr/
• 本文图片导出目录：assets/lvr/

1. 一句话讲清楚

LVR 的核心想法是：MLLM 在回答视觉问题前，先在 visual embedding 空间里"想一想"——用 LLM 的 hidden state 重建图像中与问题相关的 ROI 视觉语义；然后用 SFT + GRPO 两阶段训练让模型学会"怎么想"和"怎么答"。

这篇论文的核心不是又做了一个更大的 MLLM，而是提出了一个全新的多模态推理范式：让 LLM 在视觉和文本共享的语义空间中直接推理，打破"推理只能在文本空间进行"的固有假设。

以前：image → LLM → text tokens → think about image → answer
      image → LLM → call tools → edit image → re-encode → answer
现在：image → LLM → latent visual reasoning (hidden states) → answer
关键：视觉推理直接在 embedding 空间完成，不经过文本中转，也不依赖外部工具

2. 论文要解决什么问题

2.1 现有多模态推理的两个瓶颈

当前 MLLM 的推理范式分两种，但都面临根本约束：

范式一：Think about Images（在文本空间推理）

image + question → LLM → text CoT tokens → ... → answer

代表方法：LLaVA-CoT、Vision-R1、PAPO。模型在文字空间做 CoT 分解，生成额外的文本 token 辅助理解图像。

问题：(1) 文本空间是视觉信息的间接、低效表示——模型被迫把"看到什么"翻译成"文字描述"，再基于描述推理；(2) 过多文本 token 会主导上下文窗口，产生 cross-modal interference——文本信号盖过视觉信号。实验中 PAPO 和 Vision-R1 在 V* 基准上反而比基座模型更差（PAPO: 78.5 → 36.1），就是个直接证据。

范式二：Think with Images（调用外部工具操作图像）

image + question → LLM → tool call (crop/zoom/OCR) → re-encode → ... → answer

代表方法：PixelReasoner、Argus-X3、ViperGPT。模型在推理中调用外部工具编辑图像，将增强后的视觉 token 重新注入。

问题：(1) 受限于预定义工具的 API 能力——工具集固定，难以扩展；(2) 许多基本视觉操作（如缩放、裁剪 ROI）本可由 MLLM 自身的视觉编码器完成，不需要绕道工具调用；(3) 工具输出的图像被重新编码后会丢失原始信息。

2.2 核心洞察

论文提出了一个简洁而深刻的问题：

如果视觉 token 和文本 token 已经嵌入在 MLLM 的同一个共享语义空间中，为什么不同时在这个空间中对两者进行推理？

灵感来自 NLP 中的 COCONUT（Continuous Thought）——它发现 LLM 可以通过传递 last hidden state 而非离散 token 来表达更高效的推理过程。LVR 把这个思想从纯文本扩展到文本+视觉联合推理：让 hidden state 直接逼近问题相关的视觉语义（ROI 的 visual embeddings），而不是把视觉信息转成文本再思考。

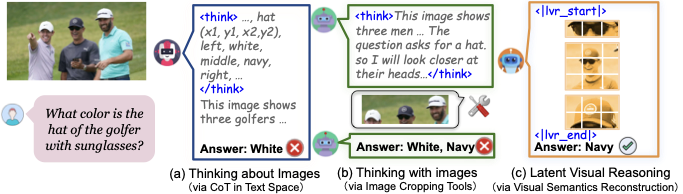

图 1：论文 teaser，一张图概括三种多模态推理范式。

• (a) Think about Images：图像编码后，LLM 完全在文本空间进行 CoT 推理（"I see a clock... the time is...")。视觉信息在整个推理链中只作为静态条件输入一次，后续推理步骤不直接触及视觉 token。问题：文本描述是视觉的有损压缩，精细的视觉细节（钟表指针角度、物体纹理、空间位置关系）在转成文字时已经丢失。
• (b) Think with Images：LLM 在推理过程中调用外部工具裁剪图像 ROI 并重新编码。相比 (a)，增强的视觉信息被注入推理过程。但问题在于：工具集是封闭的（只能 crop/zoom/OCR），且新注入的视觉 token 需要在统一框架中与文本 token 对齐，这会受训练数据偏差影响——模型可能学会了"忽视"重新注入的子图像。
• (c) LVR（本论文）：不转成文字、不调用工具——LLM 进入 latent reasoning 模式，用 hidden state 直接向 ROI 的 visual embedding 空间逼近（绿色→灰色 token 的过程）。视觉推理和文本生成在同一个自动回归过程中交替进行，共享同一套 attention 机制和 KV cache。关键区别：LVR 重建的是视觉语义（semantic-level ROI representation），而不是像素级图像。

2.3 问题定义

3. 方法总览

LVR 把一次视觉问答拆成三段：

image + question
  → text tokens (understanding)
  → <|lvr_start|>
  → latent visual reasoning (hidden state 自循环，逼近 ROI embedding)
  → <|lvr_end|>
  → answer (text tokens)

直观解释：

• <|lvr_start|>：表示"我需要先看清楚图中的关键区域再回答"。
• latent visual reasoning：LLM 进入特殊模式——每一步不预测离散 token，而是将 last hidden state 直接作为下一位置的 input embedding 传递。这些 hidden state 在 SFT 阶段被训练来逼近 ROI 视觉 token 的 ground-truth。相当于模型在心里"复现"关键视觉信息。
• <|lvr_end|>：表示"我看清楚了，可以开始回答了"。
• answer：基于增强后的上下文（包含 LVR 产生的视觉语义）进行标准文本生成。

图 2：LVR 训练和推理流程全景图。该图包含三个主要部分：顶部是标准 MLLM 架构概览（Vision Encoder → Projector → LLM），展示了 visual tokens 和 text tokens 在共享语义空间中的嵌入方式。左侧中部是 SFT 阶段流程：bbox 标注位置对应的 visual tokens 被提取并注入到 <|lvr_start|> 与 <|lvr_end|> 之间的 <|lvr|> 占位位置（图中绿色表示 ground-truth visual embedding），LLM 的 last hidden state 通过 MSE loss 逼近这些 embedding。右侧中部是 RL 阶段（GRPO_latent）流程：模型 rollout 输出后，计算 format reward（检查是否含有 <|lvr_start|> 和 <|lvr_end|>）和 accuracy reward（答案是否正确），在 policy gradient 计算时通过 teacher-forcing forward pass 回放 rollout 时记录的 LVR hidden states 来计算 importance ratio。底部是三种推理解码策略：(1) Fixed Token——设定固定步数预算（图中标注为 4/8/16 steps），耗尽即退出；(2) Latent End Token——训练可学习向量，当 hidden state 与该向量的距离小于阈值时退出；(3) Mode Switching Loss——BCE loss 监督 LM Head 在正确时机预测 <|lvr_end|>。最终箭头汇聚到 "Answer" 输出。

左栏 — SFT 训练（Teacher Forcing）：

• 输入：图像 + 问题 + ROI 边界框标注 + 答案。使用 Visual COT 数据集（438K QA 对，每对都有问题相关 ROI 的 bbox 标注）。
• 序列构造：[Image Tokens] [Question] <|lvr_start|> <|lvr|> <|lvr|> ... <|lvr_end|> [Answer]。<|lvr|> 位置上预先插入 ROI 的 ground-truth visual embedding（通过 bbox 从原始 image tokens 中按索引提取，O(1) 时间）。
• 联合损失：
  • LVR Loss (MSE)：<|lvr_start|> 位置的 LLM last hidden state → 逼近对应 <|lvr|> 位置的 ground-truth visual embedding。公式：$\mathcal{L}_{\text{LVR}} = \frac{1}{T_v} \sum_{t=1}^{T_v} \| \mathbf{h}_t - \mathbf{v}_t \|_2^2$
  • NTP Loss (CE)：答案部分的 standard next-token prediction。
  • 总损失：$\mathcal{L} = \mathcal{L}_{\text{NTP}} + \lambda_{\text{LVR}} \cdot \mathcal{L}_{\text{LVR}}$
• 此阶段仅训练 LLM 参数（冻结视觉编码器和 projector），让 LLM 学会在 hidden state 空间中表示视觉语义。
• LVR 输出的 hidden state 序列 <H1, H2, H3, ...> 作为后续答案生成的增强上下文——它们为文本生成提供了额外的视觉先验。

右栏 — RL 训练（GRPO_latent）：

• 使用 ViRL 数据集。SFT 后的模型加载 checkpoint，进入 GRPO 在线训练。
• 关键挑战：标准 GRPO 的 policy gradient loss $\min(r_t(\theta) \hat{A}_t, \text{clip}(r_t(\theta), 1-\varepsilon, 1+\varepsilon) \hat{A}_t)$ 定义在 token log-probability ratio $r_t(\theta) = \frac{\pi_\theta(y_t|...)}{\pi_{\theta_{\text{old}}}(y_t|...)}$ 上，但 LVR 过程不产生离散 token — 没有 log-prob 可算。
• GRPO_latent 的核心 trick：Rollout 时记录 LVR 阶段的 hidden states $\widetilde{h}^{\text{latent}}$；计算 importance ratio 时，做一次 teacher-forcing forward pass，把这些 hidden states 直接 patch 回 LVR 位置，使得模型在完全相同的 LVR 上下文下预测文本 token：

• 奖励设计：
  • 格式奖励（format reward）：输出是否同时包含 <|lvr_start|> 和 <|lvr_end|>（鼓励模型用 LVR）。
  • 准确性奖励（accuracy reward）：答案是否正确（间接监督 LVR 的推理质量）。
• 和 SFT 的关键区别：RL 不约束 LVR 中间输出——不指定 ROI、不指定长度、不要求逼近特定 embedding。环境奖励"间接"告诉模型 LVR 做得好不好。这等价于让 LVR 过程"自我进化"。

底部 — 三种推理解码策略：

• Fixed Token（论文默认）：设定固定步数预算（4/8/16），用完即退出。好处是推理时完全确定，不需要额外判断逻辑。
• Latent End Token：训练一个可学习的 end vector，LVR hidden state 与它的距离小于阈值时退出。但实验发现严重不稳定。
• Mode Switching Loss：BCE loss 监督 LM Head 在正确时机预测 <|lvr_end|>。但 LVR 步数坍缩到 0。

4. 模型与训练细节

4.1 基础架构

基于 Qwen2.5-VL 3B / 7B。视觉编码器最大分辨率 5120×28×28 pixels，最小 128×28×28。冻结视觉编码器和 multimodal projector，仅训练 LLM 参数。这样的设计选择是有意为之：论文的假说是"最优的模态投影可以在不调 projector 的情况下学到"，关键在 LLM 内部学会 visual reasoning，而非依赖 projector 的对齐。

4.2 特殊 Token 体系

<|lvr_start|>       → 触发 LVR 模式，LLM 从此位置开始传 hidden state
<|lvr|>             → 训练时的占位 token，实际 embedding 被替换为 ground-truth visual embedding
<|lvr_end|>         → 退出 LVR 模式，恢复文本生成
<|lvr_latent_end|>  → 可学习向量，用于 Latent End Token 策略（消融用，非主线）

4.3 训练数据与资源

注：RL 阶段未扩展到 7B 是因为计算资源限制（论文明确指出），而非方法本身不支持。从 3B 的 RL 收益推断，7B + RL 应能取得更强结果。

4.4 前向传播的 Monkey Patch

LVR 通过在 Qwen2.5-VL 标准 forward 函数上 monkey patch 实现，核心逻辑（代码来自 monkey_patch_forward_lvr.py）：

# 推理时的关键：上一位置的 last hidden state → 当前位置的 input embedding
if lvr_mode_switch:
    inputs_embeds[lvr_mode_switch, -1, :] = last_position_hidden_state[lvr_mode_switch]

# 训练时的关键：LVR token 位置插入 ground-truth visual embedding
if lvr_tokens is not None:
    # lvr_tokens 是 ROI 内 visual tokens 的全局索引列表
    selected_lvr_embeds = image_embeds[global_lvr_token_indices]  # [L_total, H]
    inputs_embeds[batch_indices, seq_positions] = selected_lvr_embeds

训练和推理的区别仅在于 lvr_mode_switch vs lvr_tokens 哪个被传入。

4.5 数据打包

LVR 的一个实现细节：由于不同图像的 visual token 数量差异很大（分辨率 × 内容复杂度），加上不同 ROI 的 token 数量也不同，batch 内长度极度不平衡。论文使用 InternVL 的自适应多模态数据打包策略——多个短实例拼成一个长序列，长实例单独处理。平均有效 batch size ~3.2 per device。不打包的话 GPU 利用率会很低（大量 padding）。

5. 解码策略分析

LVR 在推理时面临一个关键挑战：如何判断 LVR 已经"想够了"？

这个问题本质上是在连续 hidden state 空间中定义"停止条件"。论文探索了三种方案：

5.1 Fixed Token（论文采用）

设定固定步数 k（4/8/16），LLM 在 <|lvr_start|> 后强制运行 k 步 hidden-state 自循环，然后自动退出。

为什么有效：虽然看起来是"粗暴"方案，但实验表明只要步数 ≥ 4，性能就显著优于不推理的基线。8 步通常在大多数 benchmark 上达到最优。固定步数让训练和推理完全一致（SFT 阶段也是固定步数的 teacher forcing），不存在 train-test mismatch。

为什么不是最优：理论上简单问题可能只需要 1-2 步，复杂问题可能需要 16+ 步。固定步数意味着简单问题浪费计算、复杂问题可能不够用。

5.2 Latent End Token（失败）

训练一个可学习的 lvr_latent_end 向量。在 LVR 模式下，每一步计算 hidden state 与这个向量的距离（MSE / L1 / cosine），距离小于阈值就退出。

失败原因（论文的人类评估）：无论用哪种距离度量、哪种阈值，模型要么不退出（一直跑到 max length），要么提前退出（推理还没完成就终止）。根本原因是在 7B 模型的 3584 维 continuous hidden state 空间中，定义一个稳定、可泛化的"边界"极其困难——训练数据中的距离分布无法覆盖测试时的多样性。

5.3 Mode Switching Loss（完全失败）

在 SFT 阶段给 LM Head 添加 BCE loss：对 LVR 序列中最后一个 <|lvr|> token，监督 LM Head 在该位置输出高 <|lvr_end|> 概率；对其他 <|lvr|> token，监督低概率。推理时当 LM Head 预测 <|lvr_end|> 时退出。

失败原因：这种监督信号只在 SFT 数据中有明确的"最后一步"概念时才能工作。但在实际情况中，LM Head 在 LVR 模式下收到的 hidden state（而非正常 token embedding）与其训练分布不匹配，导致 <|lvr_end|> 的概率一直是噪声——模型 LVR 步数完全坍缩到 0。

5.4 小结

论文最终选择 Fixed Token 作为默认策略。这是一个务实的折中——在可变长度推理的稳定性问题解决之前，固定步数至少提供了可靠、可复现的 strong baseline。

6. 实验结果深度解读

6.1 主要结果（7B 模型）

Benchmark 说明：

- V*：综合视觉细节理解（含两个子集）
- V*_DA (Detail Attribute)：细粒度视觉细节搜索
- V*_RP (Relative Position)：相对空间关系推理
- MMVP：通过微调图像细节扰动来测试感知鲁棒性
- Counting：场景中特定物体计数
- IQ-Test：几何/图形推理
- JigSaw：从碎片重建图像
- Relative Reflectance：像素级反射率比较（需多图像）
- Spatial Relation：场景内物体空间关系理解

在 Qwen2.5-VL-7B 基座上的表现（论文 Table 1）：

逐组对比分析：

① LVR vs 基座 Qwen2.5-VL（核心提升）：

• V*：78.5 → 81.7（+3.2pp）——LVR 让模型在综合视觉细节理解上超越基座。注意 V* 是 V*_DA 和 V*_RP 的综合分，提升来自两个子集的协同增长。
• V*_DA（细节搜索）：81.7 → 84.4（+2.7pp）。这是靠"心里复现 ROI 细节"来实现的——模型不再需要从原始 image tokens 中大海捞针，而是用 LVR 把注意力引导到正确区域。
• V*_RP（空间推理）：73.7 → 79.0（+5.3pp，最大单项提升）。空间关系是一种难以用文字精确描述的信息（"A 在 B 的左上方，距离约 3 厘米" vs 直接在心里表示这个空间配置），所以 LVR 在空间推理上受益最大。
• MMVP（感知鲁棒性）：66.7 → 72.0（+5.3pp）。MMVP 通过微调图像细节测试模型是否真的"看清楚"了。LVR 让模型先重建关键区域的视觉语义再做判断，相当于多了一层 verification，减少了对微小变化的敏感度。
• Counting：66.7 → 70.8（+4.1pp）。计数任务需要精确遍历图像中的目标实例——LVR 让模型在"心里标出"目标位置后再数，比直接从全局图像 embedding 中推断更可靠。

② LVR vs "Think about Images"（范式级对比）：

• PAPO：V* 从 78.5 暴跌到 36.1（-42.4pp）。这不是 bug，这是"文本空间 CoT 引入跨模态干扰"的直接证据。PAPO 在文本 CoT 中生成大量文字描述，导致 LLM 的 attention 从视觉 token 偏移到文本 token，模型"遗忘"了自己看到了什么。值得注意的是 PAPO 在 Spatial 上反而略优于基座（88.8 vs 87.4）——因为空间关系推理中，文本 CoT 的"逻辑链"确实有帮助；但当任务需要精确的视觉细节时，CoT 反成障碍。
• Vision-R1：V* 从 78.5 降到 70.2（-8.3pp）。Vision-R1 也用了 CoT，但它的"think before answer"格式比 PAPO 更保守（先分析、再回答），文本 token 总量更少，所以 degradation 没有 PAPO 严重。但在 MMVP 上降至 46.7（-20.0pp），说明即使是轻度 CoT 也会损害对图像细节的判断——因为 CoT 让模型进入"语言模式"，离开"视觉模式"。
• LVR 成功的关键在于：推理和感知在同一个 embedding 空间中连续进行，不存在"切换模式"导致的信号丢失。Attention 始终能同时关注 visual token 和 reasoning hidden states。

③ LVR vs "Think with Images"（工具依赖对比）：

• PixelReasoner：V* 80.1 vs LVR 81.7；V*_RP 77.6 vs LVR 77.6（持平）。PixelReasoner 通过裁剪 ROI 子图像并重新编码来增强视觉信息，这已经是工具类方法中的最强基线。LVR 在不使用任何外部工具的情况下，仅靠 LLM 的 hidden state 循环就实现了匹配或超越。

为什么重建优于裁剪：裁剪的 ROI 子图像被重新编码时，视觉编码器的输出是"从零开始"的——它在子图像局部范围内重新做 ViT 编码，丢失了子图像在原图全局上下文中的语义关系。而 LVR 的 hidden state 始终在原始 image tokens + 文本的完整上下文中自回归生成，保留了原图的全局信息。

④ LVR vs SFT 基线（隔离数据因素）：

• SFT 是"用和 LVR 完全相同的数据做标准 SFT，但不使用 LVR 机制"的对照。SFT 在大多数 benchmark 上与基座持平甚至略差（V*_RP 73.7→73.7、JigSaw 52.0→45.3），说明 Visual COT 数据集本身的质量并不能单独带来提升——提升来自 LVR 机制，而不是训练数据。

⑤ 步数选择的影响：

• 4→8 步：V* 从 81.2 提升到 81.7，Counting 从 69.2 提升到 70.0。增加推理步数对需要遍历/搜索的任务（计数）有持续收益。
• 8→16 步：V*_RP 从 77.6 提升到 79.0（空间推理持续受益），但 V* 从 81.7 降到 80.6、IQ-Test 从 29.3 降到 27.3。步数过多反而在某些任务上产生噪声——LVR 生成过多 hidden state 可能引入伪影（偏离了精确的 ROI 语义，混入了无关的视觉信号）。

⑥ 唯一短板 Relative Reflectance：

• LVR (4/8/16) 在此 benchmark 上从基座的 38.8 略有提升（42.5/42.5/41.8），但低于 Vision-R1 的 44.8。Relative Reflectance 需要比较两张图像的像素级反射率差异，是多图像推理任务。LVR 的 SFT 数据和训练机制都是单图像的，无法对跨图像对比建模。论文明确指出这是"分布偏移"问题——不是方法不适用，而是训练未见。

6.2 RL 结果（3B 模型）

在 Qwen2.5-VL-3B 基座上的 GRPO_latent 效果（论文 Table 2）：

柱状对比分析（3B 尺度）：

• PAPO 的灾难性失败在 3B 上被放大：V* 仅 31.9，V*_DA 仅 22.6——3B 的文本生成能力更弱，CoT 产生的"文本噪音"对视觉信号的干扰更大。
• LVR SFT 已经将 PAPO 的 V* 从 31.9 提升到 66.5（+34.6pp，翻倍！），说明即使是最小的 3B 模型，只要有 latent visual reasoning，就能在视觉细节理解上远超过"在文本空间中挣扎推理"。
• LVR RL → SFT 的提升：
  • V*：65.5 → 67.0（+1.5pp）
  • V*_DA：71.3 → 72.2（+0.9pp）
  • MMVP：56.0 → 58.0（+2.0pp）
  • IQ-Test：30.7 → 32.0（+1.3pp）
• RL 的提升不是毁灭性的，但非常稳健。这符合"RL should not destroy SFT"的原则——GRPO_latent 的 KL 正则化（β=0.04）有效约束了策略不会偏离 SFT 太远。提升主要来自格式奖励引导模型更频繁、更有效地使用 LVR。

格式奖励的必要性（消融发现）：

去除格式奖励（即不奖励输出 <|lvr_start|> 和 <|lvr_end|> 的行为），训练立即崩溃——模型退化为纯文本输出，LVR 模块被完全绕过。这揭示了 LVR RL 的一个关键问题：准确性奖励对 LVR 的监督是间接的（"答对了"本身无法告诉模型"LVR 做得好"），格式奖励充当了"使用 LVR"的直接引导信号。没有格式奖励，模型的最优策略就是"不用 LVR，直接猜"，因为这样能最快完成 rollout。

6.3 消融实验深度分析

6.3.1 LVR Head 的消融（7B 模型，论文 Table 3）：

为什么不加 Head 反而最好？

论文探索了两种 Head 设计：MLP Head（LayerNorm + 2 层 MLP，无 up-proj）和 GLU Head（3 倍中间维度的 Gated Linear Unit，模仿 LLM 内部的 FFN 结构）。结果两种 Head 都不如不加。

• MLP Head：V* 从 81.7 降到 74.4（-7.3pp）。MLP Head 引入了额外的可学习投影参数，将 LLM 的 hidden state 映射到一个"视觉语义空间"。但这个投影是在有标注的 Visual COT 数据上学到的——它学会了把 hidden state 映射到"Visual COT 的 ROI 分布"，但在其他 benchmark 的视觉分布上引入了分布偏移（domain shift）。标准 LVR 直接用 LLM 原生的 hidden state，它在所有训练数据（不仅仅是 Visual COT）上学到的语义空间更通用。
• GLU Head：V* 降到 79.6（-2.1pp）。GLU Head 比 MLP Head 表现好，因为它的 gating 机制提供了更灵活的映射。但在 JigSaw 上暴跌到 44.0（vs 52.0），说明更大的参数容量反而导致在特定任务上过拟合。
• 核心洞察：Vision Encoder → Projector 已经把视觉特征映射到了与 LLM hidden space 对齐的空间。在这个空间中，LLM 的 hidden state 可以直接表示视觉语义，不需要额外的"翻译层"。这印证了论文的最初假说：在多模态投影之后的联合语义空间中，视觉和文本表示已经足够接近，推理可以直接进行。

6.3.2 Latent End Token 的灾难性失败：

• V*：81.7 → 39.8（-41.9pp）。这几乎等于整个 LVR 机制被破坏——模型无法正常使用 LVR，又无法顺利回归纯文本，产生混乱输出。
• MMVP：71.7 → 19.0（-52.7pp）。在需要精确感知的任务上，不可靠的停止条件导致灾难性后果。
• 论文测试了 MSE/L1/cosine 三种距离度量和多种阈值，均无法解决。根本问题：在 3584/4096 维的 continuous space 中，两个向量之间的"距离"的语义含义极度依赖于上下文。同一组距离值，在一个问题中意味着"推理完成"，在另一个问题中可能只是正常的 embedding 波动。

7. 代码实现关键细节

7.1 架构级数据流图

LVR 的核心修改集中在前向传播的 embedding 替换 位置 —— 不改变 Qwen2.5-VL 的 LLM backbone 结构，仅更改 forward 函数中 inputs_embeds 的构造方式：

训练模式 (SFT) 数据流：

    ┌──────────────────────────────────────────────────────────────────┐
    │  Input: image + question + bbox + answer                         │
    │                                                                  │
    │  Image ─→ Vision Encoder ─→ image_embeds (N个visual tokens)      │
    │               │                                                  │
    │               ▼                                                  │
    │          bbox → QwenVLBboxTokenMapper → ROI token 索引列表 I     │
    │               │         (O(1) 映射: pixel grid ↔ token grid)     │
    │               ▼                                                  │
    │          gather: v = image_embeds[global_indices(I)]             │
    │               │     ← ground-truth ROI visual embedding          │
    │               ▼                                                  │
    │  Sequence: [img_tokens] [question] <lvr_start> <lvr> ... <lvr_end> [answer]  │
    │                                           │                      │
    │                              inputs_embeds 在此位置替换为 v      │
    │                                           │                      │
    │                                           ▼                      │
    │  LLM forward → loss = CE(answer_logits) + λ·MSE(h, v)           │
    │                           (NTP loss)    (LVR loss)               │
    └──────────────────────────────────────────────────────────────────┘

推理模式 (Fixed Token) 数据流：

    ┌──────────────────────────────────────────────────────────────────┐
    │  Input: image + question                                         │
    │                                                                  │
    │  Step 1: prefill [img_tokens] [question] → KV cache              │
    │                                                                  │
    │  Step 2: autoregressive decoding                                 │
    │    ┌─ 预测 next_token === <lvr_start>? ──→ 进入 LVR 模式 ──┐    │
    │    │                                                     │        │
    │    │  LVR 模式循环:                                       │        │
    │    │    while lvr_remaining_steps > 0:                   │        │
    │    │      inputs_embeds[-1] = last_hidden_state[-1]      │        │
    │    │      LLM forward → new hidden_state                 │        │
    │    │      lvr_remaining_steps -= 1                       │        │
    │    │    end                                              │        │
    │    │                                                     │        │
    │    └── lvr_remaining_steps == 0 ──→ 退出 LVR 模式 ◄─────┘        │
    │                                                                  │
    │  Step 3: 正常文本解码 → answer                                    │
    └──────────────────────────────────────────────────────────────────┘

RL (GRPO_latent) 训练数据流：

    ┌──────────────────────────────────────────────────────────────────┐
    │  Rollout 阶段:                                                   │
    │    π_θ_old 生成 8 组 rollout                                     │
    │      每组记录: text_output + LVR hidden states h_latent          │
    │                                                                  │
    │  奖励计算:                                                       │
    │    format_reward: 输出含 <lvr_start> & <lvr_end> → 1 else 0     │
    │    accuracy_reward: 答案匹配 ground_truth → 1 else 0             │
    │    R_i = format_reward + accuracy_reward                          │
    │    A_i,t = group_normalize(R_i)                                   │
    │                                                                  │
    │  Policy Gradient 计算:                                           │
    │    对每组 rollout:                                                │
    │      teacher-forcing forward:                                     │
    │        patch h_latent 回 LVR 位置                                 │
    │        计算 π_θ(y_t|q,I,h_latent,y_<t)                           │
    │        计算 π_θ_old(y_t|q,I,h_latent,y_<t)                       │
    │        r_t(θ) = π_θ / π_θ_old                                     │
    │      loss = -min(r_t·A_t, clip(r_t)·A_t) + β·KL                  │
    └──────────────────────────────────────────────────────────────────┘

7.2 多种 forward 模式的 Monkey Patch

LVR 不修改 Qwen2.5-VL 源码，而是在 replace_qwen2_5_with_mixed_modality_forward_lvr() 中替换 HuggingFace 的 Qwen2_5_VLForConditionalGeneration.forward。共有 7 种 forward 变体，由参数组合决定：

训练和推理的 forward 逻辑故意分开——训练时需要处理 lvr_tokens（ground-truth visual embedding 注入），推理时需要处理 lvr_mode_switch（hidden state 自循环），两者有不同的 attention mask、position embedding 和数据流。

7.3 解码的三条路径

QwenWithLVR.generate() 根据 decoding_strategy 参数分派到三种解码函数：

┌─ decoding_strategy == "steps"  ──→ _lvr_deocding_by_steps()      # Fixed Token
├─ decoding_strategy == "latent" ──→ _lvr_deocding_with_latentend()  # Latent End Token
└─ else                         ──→ _lvr_deocding()                 # Vanilla (token-driven)

Fixed Token 解码的核心逻辑（_lvr_deocding_by_steps）：

1. 初始化: lvr_mode_switch = False, lvr_remaining_steps = lvr_steps_orig
2. 每个解码步:
   last_tokens = input_ids[:,-1]
   lvr_start_switch = (last_tokens == lvr_start_id)

   just_entered = ~lvr_mode_switch & (lvr_mode_switch | lvr_start_switch)
   lvr_remaining_steps = where(just_entered, lvr_steps_orig, lvr_remaining_steps)
   lvr_remaining_steps -= lvr_mode_switch.long()  # 在 LVR 模式中才递减
   lvr_mode_switch = (lvr_mode_switch | lvr_start_switch) & (lvr_remaining_steps > 0)
                                                            ↑
                                           关键：剩余步数 > 0 才保持 LVR 模式


3. 输入 embedding 替换:
   if lvr_mode_switch:
       inputs_embeds[lvr_mode_switch, -1, :] = last_position_hidden_state[lvr_mode_switch]

这个逻辑完全基于 counter，不依赖任何模型的内部 state 判断，因此绝对稳定。

Latent End Token 解码 用距离计算替代步数递减：

lvr_end_switch = distance(last_position_hidden_state, lvr_latent_end_emb) < threshold
lvr_mode_switch = lvr_mode_switch & ~lvr_end_switch & ~(lvr_step_counter >= max_steps)

7.4 O(1) ROI Token 索引映射

QwenVLBboxTokenMapper 实现了从像素坐标系到 visual token 索引的 O(1) 映射：

class QwenVLBboxTokenMapper:
    def bbox_to_token_indices(self, bbox, image_height, image_width):
        # Step 1: 计算 token grid 尺寸
        grid_h = image_height // 14          # patch_size=14
        token_grid_h = grid_h // 2           # spatial_merge_size=2

        # Step 2: bbox -> token grid 坐标
        tx1 = int(x1 * token_grid_w)
        ty1 = int(y1 * token_grid_h)
        tx2 = min(ceil(x2 * token_grid_w), token_grid_w)

        # Step 3: 枚举 grid 生成 token 索引
        indices = [y * token_grid_w + x for y in range(ty1,ty2)
                                           for x in range(tx1,tx2)]
        return indices  # O(1) — 纯像素坐标换算，无需模型推理

核心假设：Qwen2.5-VL 的视觉编码器将图像分为 (H/14) * (W/14) 个 patch，每个 2x2 patch 被 spatial merge 为一个 visual token。给定 bbox 在原始图像中的坐标，直接计算其在 token grid 上的覆盖范围，无需模型推理。

7.5 公式 → 代码映射

7.6 数值稳定性补丁

Qwen2.5-VL 的 3D 卷积（Qwen2_5_VisionPatchEmbed.forward）在极端分辨率下可能因 fp16/bf16 精度引发 NaN。代码通过 monkey_patch_patch_emb.py 将 patch embed 计算局部切换到 fp32：

def Qwen2_5_VisionPatchEmbedFp32Forward(self, hidden_states):
    target_dtype = self.proj.weight.dtype
    with torch.autocast(device_type=hidden_states.device.type, dtype=torch.float32):
        hidden_states = self.proj(hidden_states)
    hidden_states = hidden_states.view(-1, self.embed_dim).to(target_dtype)
    return hidden_states

7.7 训练脚本与 pipeline

LVR 训练分为两个阶段，由不同脚本驱动：

Stage 1 (SFT):  finetune_lvr_stage1_7b.sh  /  finetune_lvr_stage1_3b.sh

    - 数据: Visual COT (438K QA, 含 bbox)
    - 关键参数: lr=1e-5, lvr_head=False, enable_data_packing=True
    - 硬件: 4×AMD MI250, ~40h (7B)

Stage 2 (RL):  finetune_lvr_stage2_3b.sh

    - 数据: ViRL (不含 bbox)
    - 关键参数: lr=1e-5, τ=0.9, β=0.04, 8 rollouts/input
    - 硬件: 4×AMD MI250, ~20h (3B)
    - 注意: 7B 的 Stage 2 因资源限制未执行

两阶段共用 QwenWithLVR 模型类，但通过不同 forward 函数切换：
  Stage 1 → replace_qwen2_5_with_mixed_modality_forward_lvr()
  Stage 2 → replace_qwen2_5_with_mixed_modality_forward_lvr_rl()

8. 核心贡献总结

1. 提出 LVR 范式：首次将 latent reasoning 从纯文本扩展到多模态，让 MLLM 在 visual embedding 空间中直接推理。这打破了"推理必须在文本空间"的固有假设。

2. 两阶段训练 + GRPO_latent：SFT（teacher forcing）提供基础 visual reasoning 能力，GRPO_latent（回放 hidden state 计算 importance ratio）实现 RL 自进化。特别是方案解决了"没有 token 分布时如何做 policy gradient"这个核心工程挑战。

3. 实证发现：

   • 文本空间 CoT 损害视觉感知（PAPO V*: 78.5→36.1）
   • 隐式重建 ROI 语义 优于显式工具调用（LVR > PixelReasoner）
   • LLM 原生 hidden space 不需要额外投影头就能直接容纳视觉语义（不加 Head 最好）
   • 仅 4 步 latent reasoning 即可显著超越基座

9. 常见问题与讨论

Q1：LVR 和 COCONUT 的关系是什么？

COCONUT 是纯文本 latent reasoning——模型用 hidden state 传递"思考"但不输出文字。LVR = COCONUT + visual grounding：hidden state 不再是无目标的"自由思考"，而是有明确的逼近目标（ROI visual embedding）。这个 grounding 是 LVR 能实际工作的关键——纯文本 latent reasoning 在 NLP 中的监督非常困难（因为没有"标准思维"），而 LVR 可以通过 bbox 标注获取 ground-truth visual target。

Q2：LVR 的 hidden state 是什么？能被可视化吗？

LVR hidden state 是 LLM 最后一层输出的 3584 维（3B）/ 4096 维（7B）向量。它不是可解释的文本，也不对应可渲染的图像像素——它是视觉语义的 latent representation，位于 Vision Projector 输出所在的联合语义空间中。从实验来看，它编码了 ROI 内物体的类别、属性、空间关系等高级视觉语义，但无法直接可视化为图像（因为缺少 decoder）。

Q3：为什么冻结视觉编码器和 projector？

论文的假说是：Vision Encoder → Projector 已经提供了足够好的模态投影，LLM 学会 LVR 不需要调整这个投影。解冻它们会增加训练不稳定性和计算成本，且可能引入 projector 对特定数据集的过拟合。实验证明这个选择是合理的——仅训练 LLM 参数已经带来显著提升。

Q4：LVR 在什么任务上最有效？什么时候可能有害？

最有效：需要精确视觉细节的任务（V*_DA +2.7pp）、需要空间关系推理的任务（V*_RP +5.3pp）、感知鲁棒性测试（MMVP +5.3pp）。这些任务的特点是"答案高度依赖对图像特定区域的精确理解"。

可能有害：多图像比较任务（Relative Reflectance 提升有限）、已由基座充分解决的任务（Spatial 87.4→89.5，天花板效应）。此外，如果步数选择不当（如 16 步）可能在部分任务上引入退化。

10. 局限性

10.1 可变长度推理不可靠

Fixed Token 虽然好用但显然不是终极方案。论文在 Latent End Token 和 Mode Switching Loss 上的负结果说明，continuous space 中定义停止条件仍然是一个开放问题：

• Latent End Token：在 3584/4096 维的 continuous hidden state 空间中，两个向量之间的"距离"的语义含义极度依赖于上下文。同一组距离值，在一个问题中意味着"推理完成"，在另一个问题中可能只是正常的 embedding 波动。V* 从 81.7 暴跌至 39.8。
• Mode Switching Loss：LM Head 在 LVR 模式下收到的 hidden state（而非正常 token embedding）与其训练分布不匹配，导致 <|lvr_end|> 的概率一直是噪声——模型 LVR 步数完全坍缩到 0。
• Fixed Token 的权衡：简单问题浪费计算（多跑无效的 hidden state 循环）、复杂问题可能推理深度不够。但它是目前唯一可靠的方案。

10.2 RL 只在 3B 上验证

计算资源限制导致 7B 的 RL 效果未知。3B 上的 RL 提升虽稳健但不大（+1-2pp），7B 上的 RL 是否有同样/更强的提升尚未验证。论文明确标注这是计算资源限制而非方法本身不支持。

10.3 多图像场景未覆盖

Relative Reflectance 的表现（38.8→42.5，低于 Vision-R1 的 44.8）暴露了单图像训练的限制。LVR 的 SFT 数据和训练机制都是单图像的，无法对跨图像对比建模。扩展到多图像需要重新设计 LVR 的推理目标。

10.4 GRPO_latent 的工程复杂度

训练 GRPO_latent 时需要：

1. 记录每个 rollout 的 hidden states（$\widetilde{h}^{\text{latent}}$）
2. 在 teacher-forcing forward pass 中精确 patch 回 LVR 位置
3. 维护 $\pi_\theta$ 和 $\pi_{\theta_{\text{old}}}$ 两套模型参数计算 importance ratio

这增加了训练代码的复杂度和内存开销（需同时保留 rollout hidden states + 两套模型参数）。

10.5 SFT 数据依赖

LVR 的 SFT 阶段依赖 Visual COT 数据集的 bbox 标注来提供 ground-truth ROI visual embedding。这意味着：

• 训练数据需要额外的 bbox 标注成本
• bbox 的质量直接影响 LVR 学习到的 visual reasoning 能力
• 如果 ROI 标注不准确，MSE loss 会引导 hidden state 逼近错误的视觉语义

11. 关键概念速查

12. Takeaway

LVR = latent visual reasoning in embedding space + SFT with ROI reconstruction + GRPO_latent with hidden-state replay。

核心洞察：MLLM 的 Vision-Projector-LLM 架构已经创造了一个视觉和文本共享的语义空间，直接在这个空间中对视觉语义进行推理，比把视觉转成文字或调用外部工具都更自然、更高效。LVR 的成功在于它识别到了这个被忽视的设计空间，并用最少的改动（仅改变解码方式、添加 loss）实现了一个可训练的新范式。

笔记生成时间：2026-06-11
